產品簡介：
機床主要用途、適用范圍：

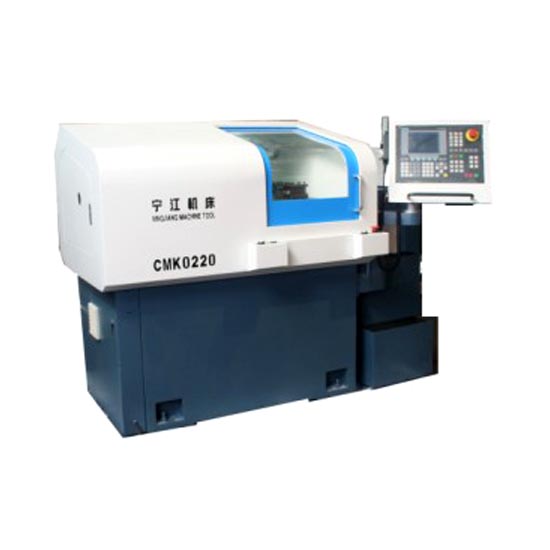

1、本機床系32位微處理器控制的CNC小型精密數控排刀式車床，數控系統采用SIEMENS 802C控制，屬機、電、氣－體化產品。 2、機床底座采用整體式樹脂混凝土構件，減震性好、穩定性高；主軸采用成組進口高精度的向心推力角接觸球軸承，主軸電機為內置電機型主軸（即電主軸），結構緊湊，運轉平穩，振動小、噪聲小，主軸驅動采用交流變頻驅動器；X、Z向拖板導軌采用進口精密滾動直線導軌副，其定位精度高，移動速度快，拖板由SIEMENS交流伺服電機驅動，可實現兩軸聯動加工；機床刀座采用線性排刀結構，使用、維修方便，可根據切削工序的需要任意組合刀座，互換性高。 3、機床具有精度高、結構緊湊、操作方便、造型美觀的特點，可實現零件的車外圓、鉆孔、攻絲、鏜孔、車螺紋、割槽、切斷等工序加工。 4、本機床適用于短小軸類零件的加工。本機床可進行單件的件料加工，可選配單棒料上料架或多棒料自動上料機進行長棒料的加工。若配多棒料上料機，可實現多棒料自動上料。 5、本機床適用于IT業及相關產業、電子、通訊、制冷、家電、微特電機、航天、汽車、摩托車、鐘表、醫療、魚具、玩具等行業的短軸類及小套類零件的加工。
主要技術參數：
序號
項 目
CMK0220
CMK0220Ⅱ
CMK0232
單位
1
加工棒料最大直徑
20
32
mm
2
最大加工長度
100
3
主軸最高轉速
8000
6000
r/min
4
主電機功率
3.7
5.5
KW
5
最大鉆孔直徑
ф10
ф16
6
最大攻螺紋
M6×1
M10×1.5
-
7
刀具容量
外圓車刀
把
正面孔加工刀具
8
車刀刀柄尺寸
12×100～120
16×100～120
9
X軸行程
220
320
10
Z軸行程
180
11
X、Z軸快速移動速度
15
m/min
12
X軸伺服電機額定扭矩
2.6
N.m
13
Z軸伺服電機額定扭矩
4.7
7.3
定位精度
X：0.005 Z： 0.008
16
重復定位精度
X：0.0025 Z： 0.004
17
機床凈重
2000
kg
